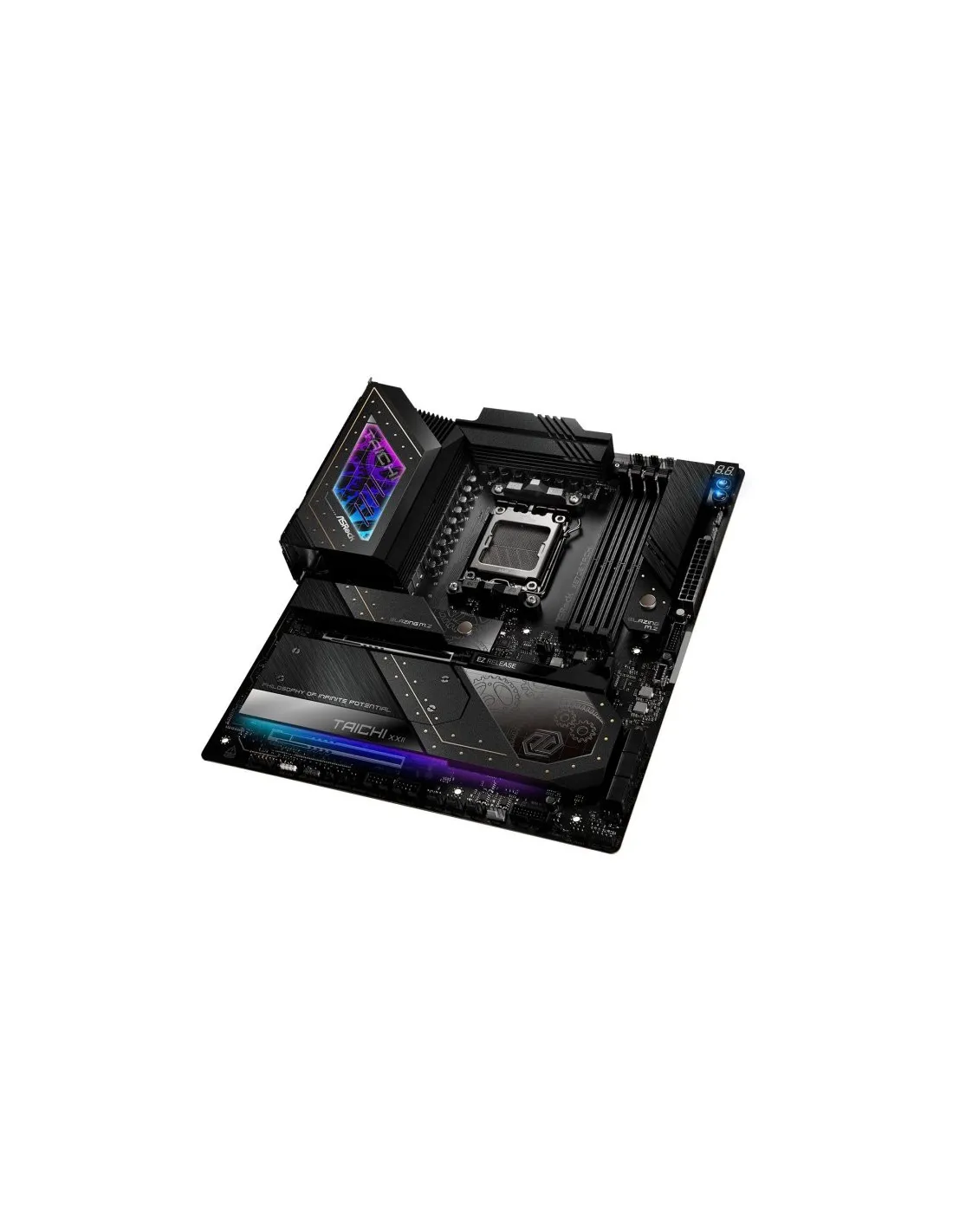

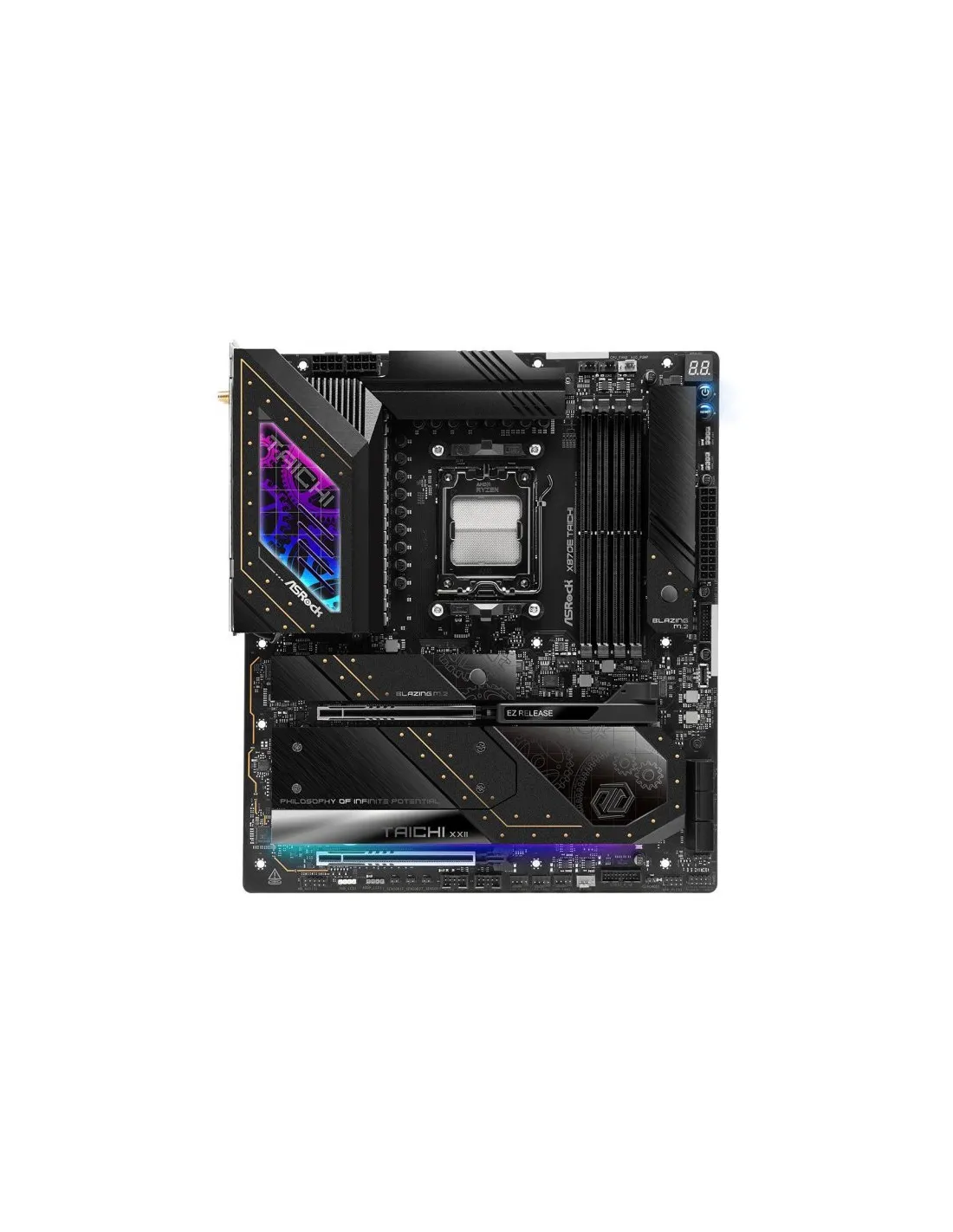

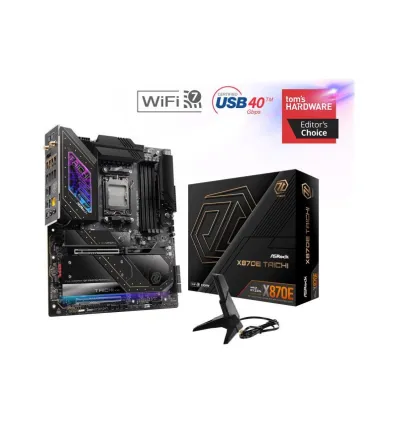

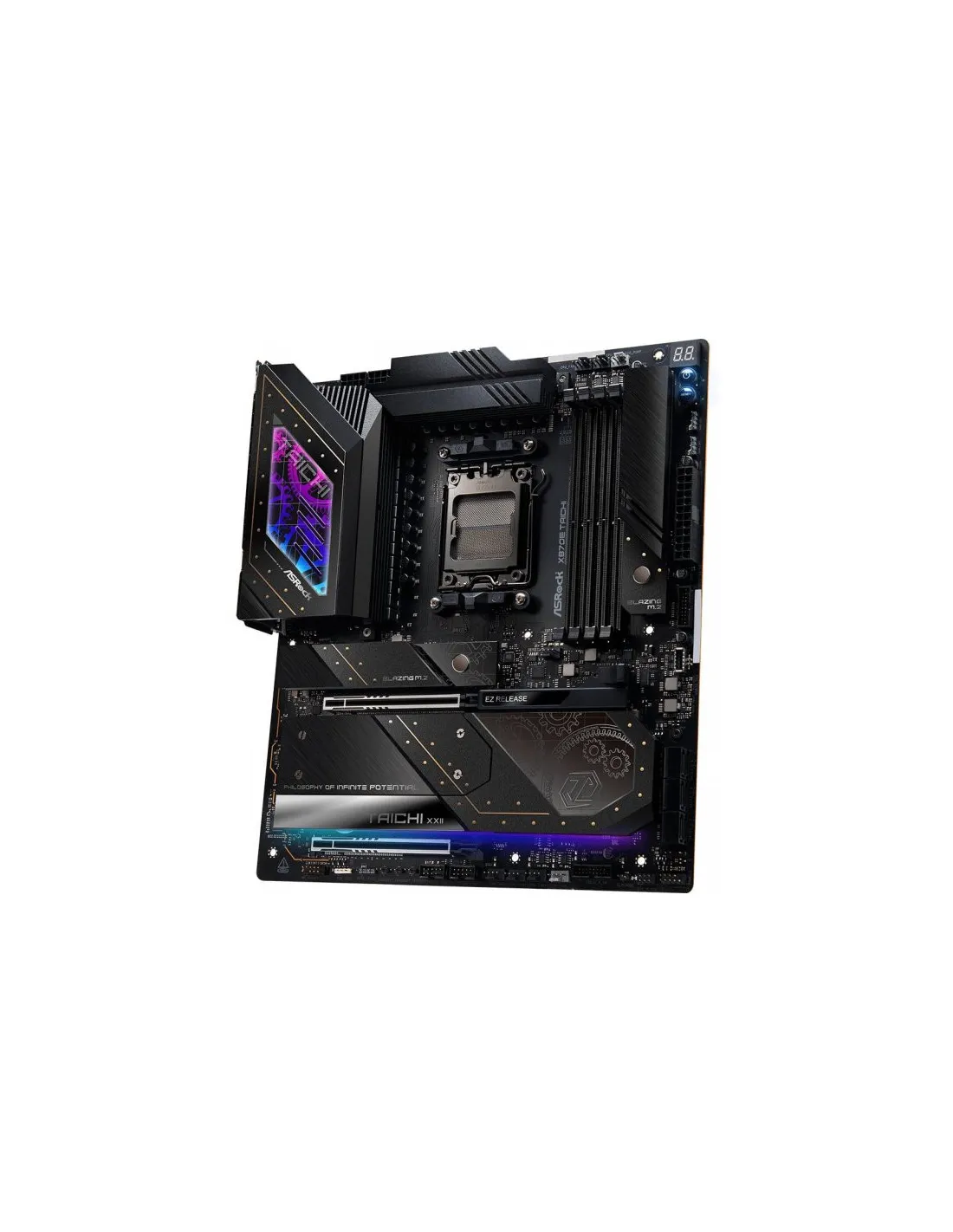

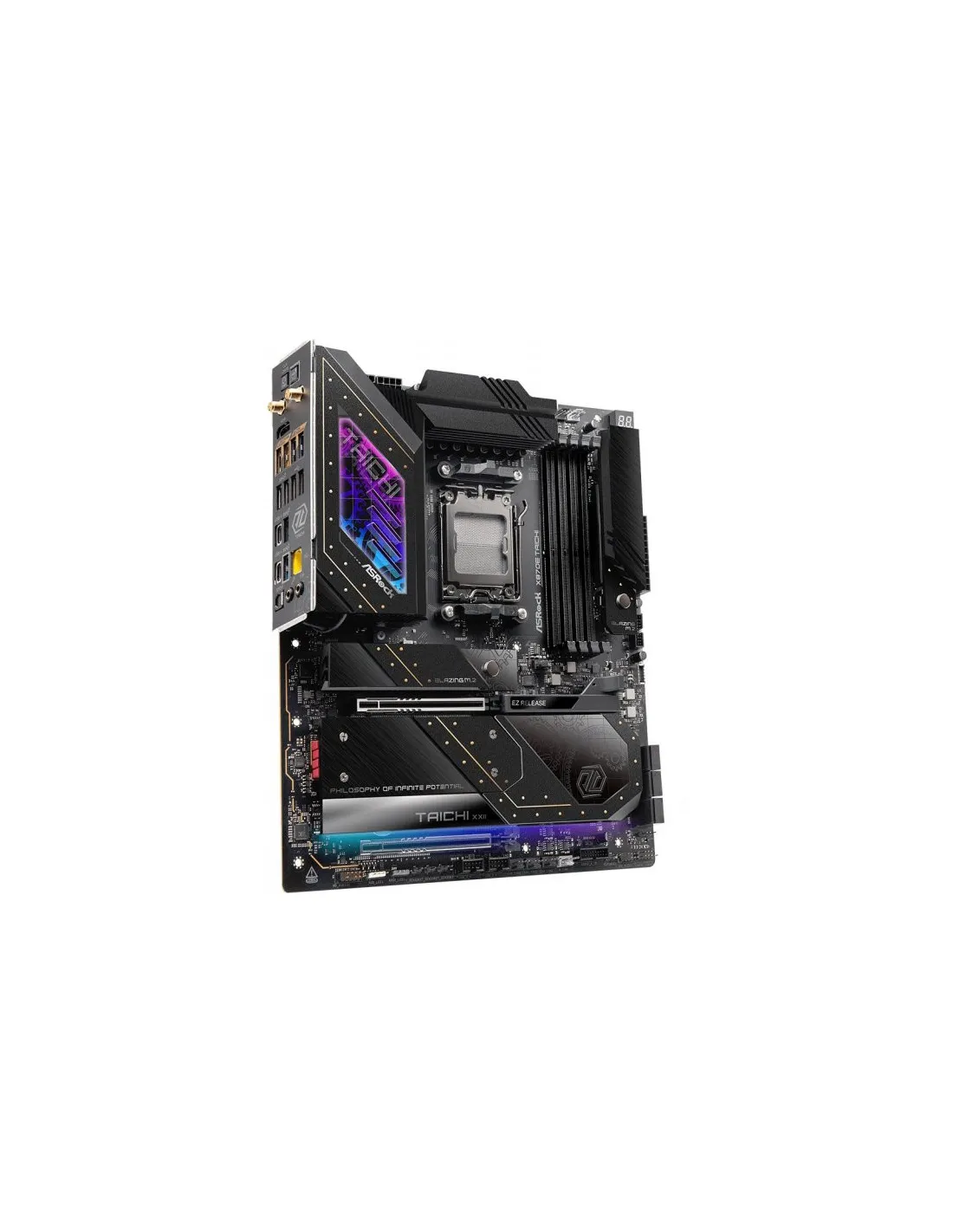

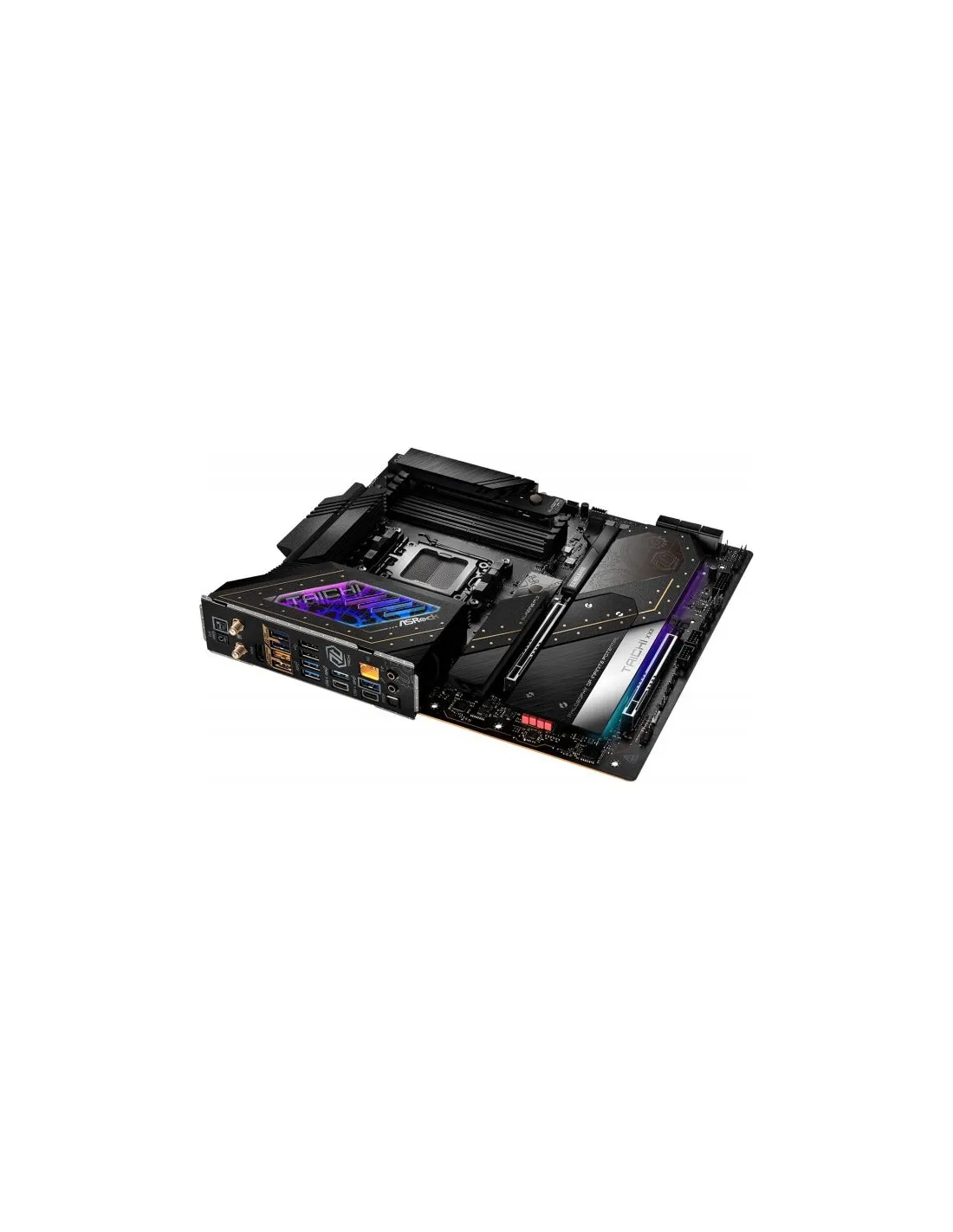

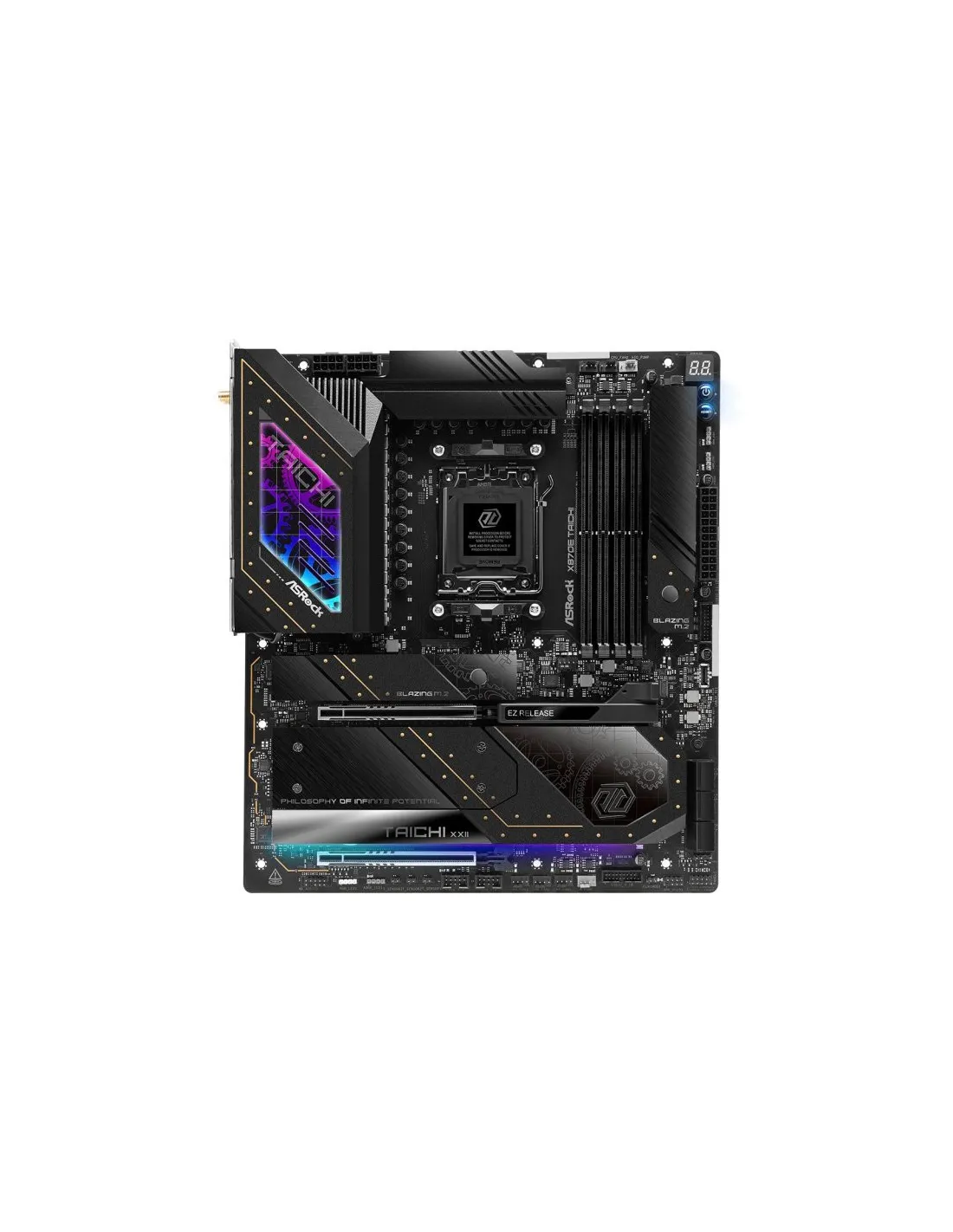

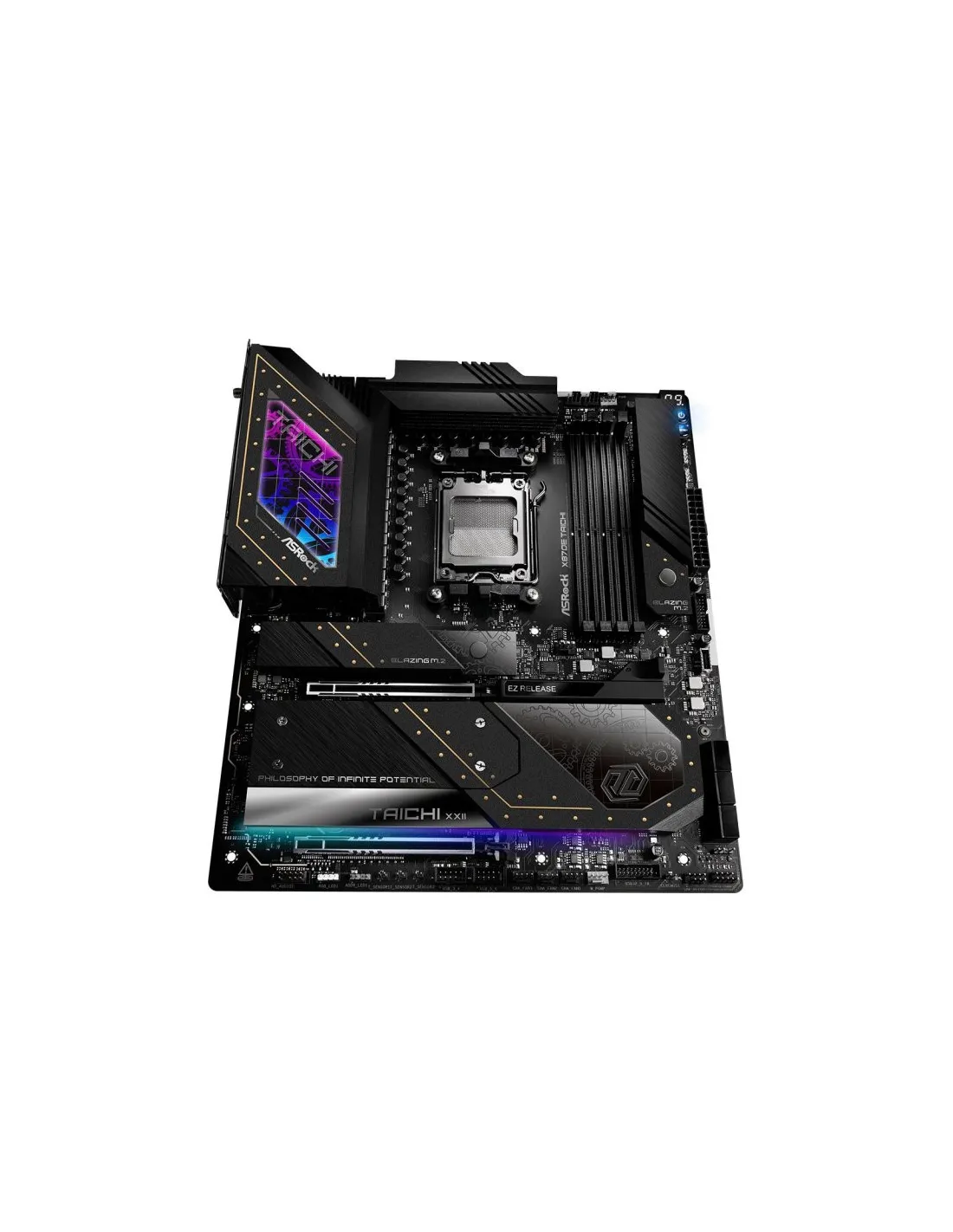

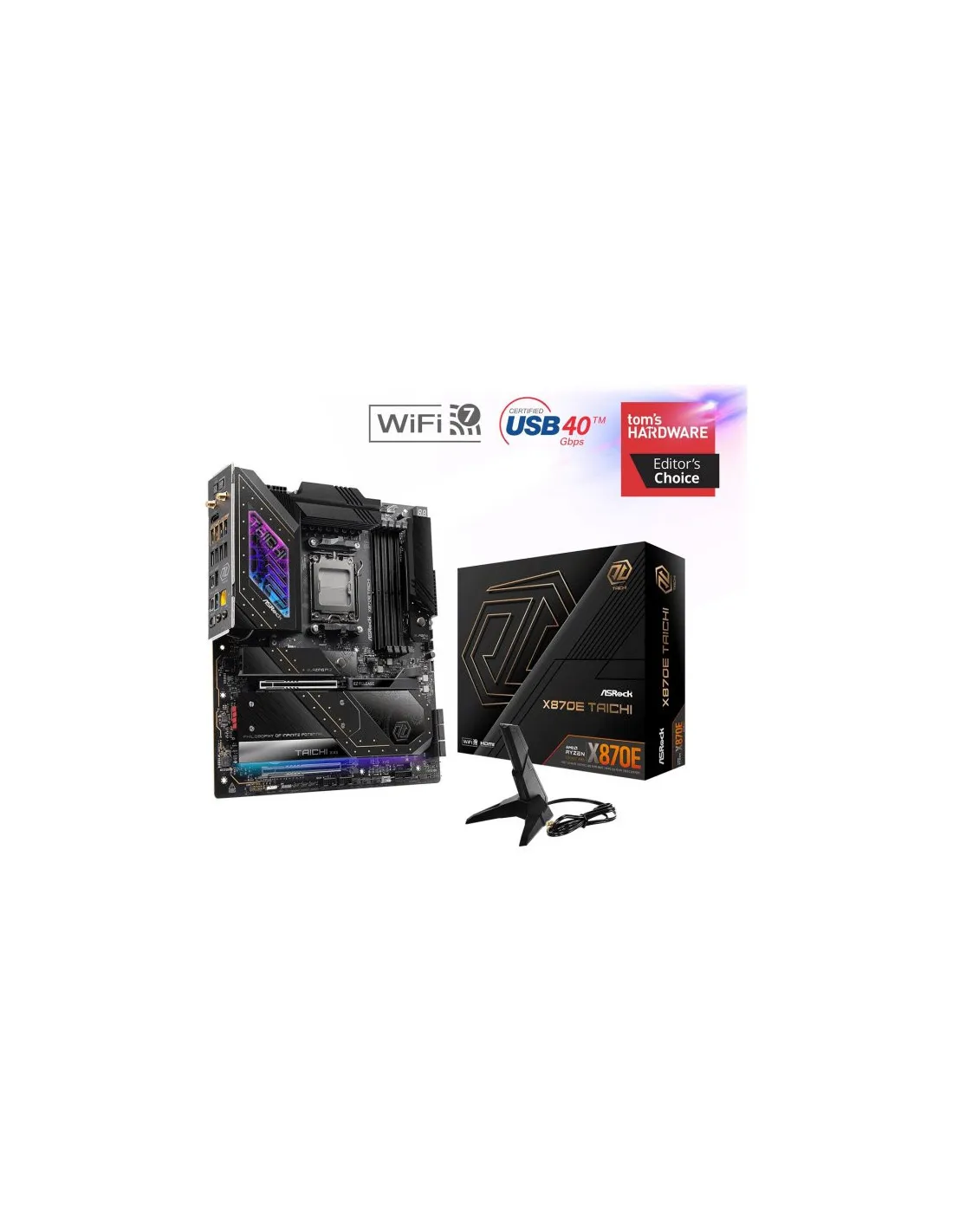

Asrock X870E Taichi AM5 E-ATX

Características de la placa base Asrock X870E Taichi AM5 E-ATX

Procesador

• Soporta AMD Socket AM5 Ryzen™ 9000, 8000 y 7000 Series Processors
• Soporta ASRock Hyper BCLK Engine

Chipset

• AMD X870E

Memoria

• Dual Channel DDR5 Memory Technology
• 4 x DDR5 ranuras DIMM
• Soporta memoria DDR5 ECC/non-ECC, un-buffered up to 8200+(OC)
• Máxima capacidad de memoria del sistema: 256GB
• Soporta Extreme Memory Profile (XMP) y Perfiles extendidos para Overclocking(EXPO) módulos de memoria

Slots

• CPU
• 2 x PCIe 5.0 x16 Slots (PCIE1 y PCIE2), Soporta x16 or x8/modo x8s
• Chipset
• 1 x Socket Vertical M.2 (Key E), soporta modulo WiFi/BT PCIe WiFi tipo 2230
• Soporta AMD CrossFire™

Gráficos

• Integrated AMD RDNA™ graphics (El soporte actual puede variar según la CPU)
• 1 x HDMI 2.1 TMDS/FRL Compatible con 8G, Soporta HDR, HDCP 2.3 y max. Resolución up to 4K 120Hz
• 2 x USB4, Soporta HDCP 2.3 y max. Resolución up to 8K 30Hz

Almacenamiento

• CPU
• 1 x Blazing Socket M.2 (M2_1, Key M), Soporta type 2280 PCIe Gen5x4 (128 Gb/s) mode
• Chipset
• 1 x Hyper Socket M.2 (M2_2, Key M), Soporta type 2280 PCIe Gen4x4 (64 Gb/s) mode
• 1 x Hyper Socket M.2 (M2_3, Key M), Soporta type 2280 PCIe Gen4x4 (64 Gb/s) mode
• 1 x Hyper Socket M.2 (M2_4, Key M), Soporta type 2280 PCIe Gen4x4 (64 Gb/s) mode
• 6 x conectores SATA3 de 6.0 Gb/s
• Soporta RAID 0, RAID 1 y RAID 10 for SATA Dispositivos de almacenamiento
• Soporta RAID 0, RAID 1 y RAID 10 for M.2 NVMe Dispositivos de almacenamiento

USB

• CPU
• 2 x USB4 Type-C (Traseros)
• 2 x USB 3.2 Gen2 Type-A (Traseros) Chipset:
• 1 x USB 3.2 Gen2x2 Type-C (Frontales)
• 3 x USB 3.2 Gen2 Type-A (Traseros)
• 7 x USB 3.2 Gen1 Type-A (3 Rear, 4 Front)
• 6 x USB 2.0 (2 Rear, 4 Front)

Audio

• Audio 5.1 CH HD con protección de contenido (Realtek ALC4082 Audio Codec)
• WIMA Audio Capacitors (For Rear Outputs)
• ESS SABRE9219 DAC for Rear Panel Audio (130dB SNR)
• Capas de PCB individuales para el canal de audio I/D
• Tecnología de transmisión directa en el puerto de auriculares frontal (soporta auriculares de hasta 600 Ohms)
• Nahimic Audio

Conectividad y redes

• 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s
• Realtek RTL8126
• 802.11be 2x2 Wi-Fi 7 Module
• Soporta IEEE 802.11a/b/g/n/ac/ax/axe/be
• Soporta 2.4GHz/5GHz/6GHz frequency band
• Soporta 160MHz channel bandwidth con 6GHz* frequency band
• 1 antena para admitir la tecnología de diversidad 2 (transmisión) x 2 (recepción)
• Soporta Bluetooth 5.4
• Soporta MU-MIMO

Conectores Internos

• 3 x Cable Termistor Headers
• 1 x LED de alimentación y header de altavóz
• 1 x Encabezado RGB LED
• 3 x Encabezado LED direccionable
• 2 x conector ventilador Procesador (4-pin) (Control de velocidad ventilador Smart Fan)
• 4 x conectores ventilador caja (4-pin) (Control de velocidad ventilador Smart Fan)
• 1 x AIO Pump Fan Connector (4-pin) (Control de velocidad ventilador Smart Fan)
• 1 x Water Pump Fan Connector (4-pin) (Control de velocidad ventilador Smart Fan)
• 1 x conector alimentación 24 pin ATX (Conector de Alimentación de Alta Densidad)
• 2 x conectores alimentación 8 pin 12V (Conector de Alimentación de Alta Densidad)
• 1 x Conector panel frontal audio (Conector de audio de 15μ Oro)
• 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0)
• 2 x cabezales USB 3.2 Gen1 (soporta 4 puertos USB 3.2 Gen1)
• 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
• 1 x Dr. Debug con LED
• 1 x Botón de encendido con LED
• 1 x Botón de reseteo con LED

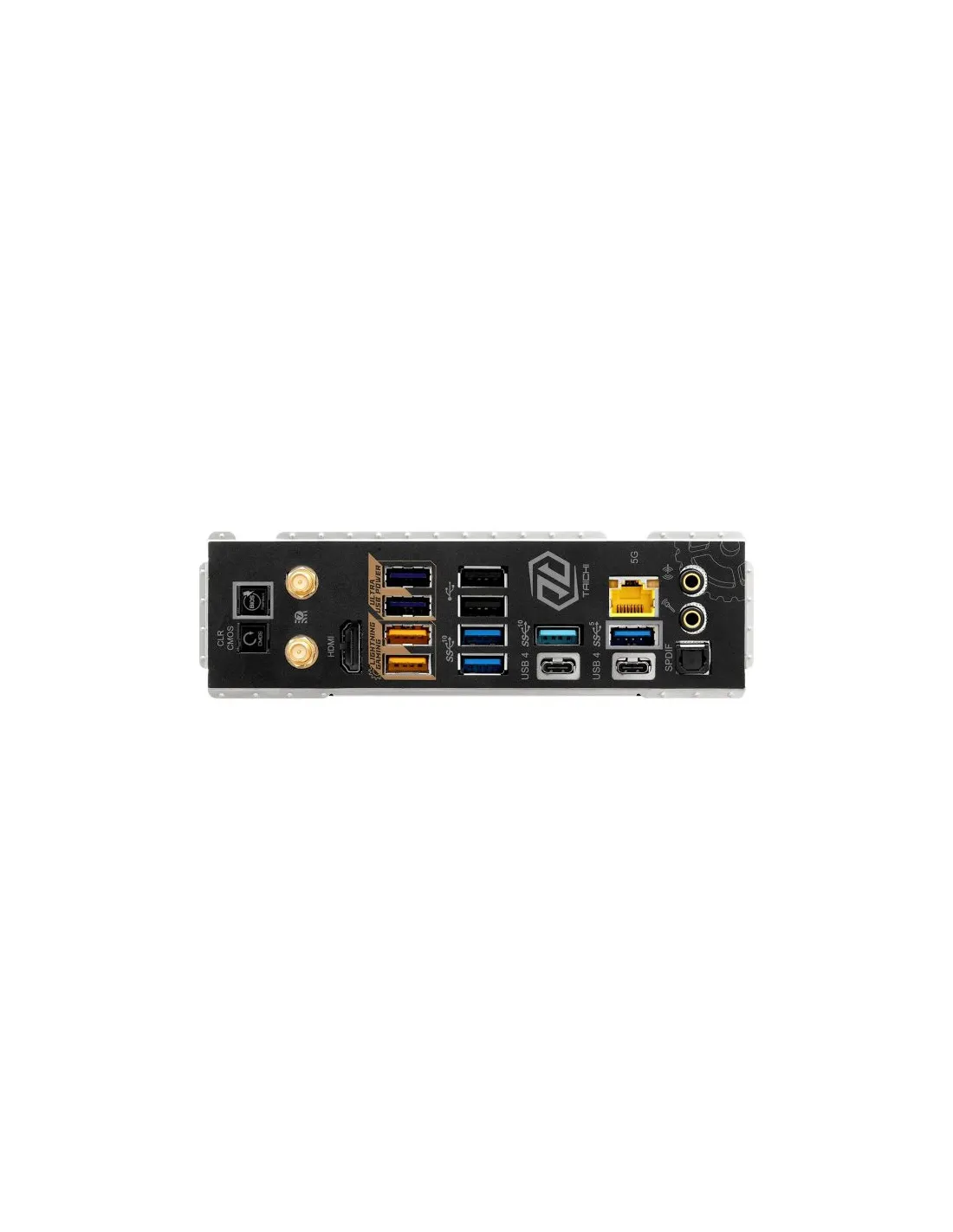

Conectores Traseros

• 2 x Puertos de antena
• 1 x puerto HDMI
• 1 x Puerto de salida Óptico SPDIF
• 2 x USB4 Type-C Ports (40 Gb/s)
• 5 x puertos USB 3.2 Gen2 Type-A (10 Gb/s) (USB32_12 are Puertos para juegos Lightning.)
• 3 x USB 3.2 Gen1 Type-A Ports (USB32_34 Soporta Ultra Poder USB.)
• 2 x puertos USB 2.0
• 1 x Puerto RJ-45
• 1 x Botón Borrar CMOS
• 1 x Interruptor Flashback del BIOS
• 1 x Línea de salida Jack (Gold Audio Jack)
• 1 x Línea de entrada de micrófono Jack (Gold Audio Jack)

Factor de forma

• Formato EATX: 12.0-in x 10.5-in, 30.5 cm x 26.7 cm
• PCB 8 capas
• PCB 2oz Cobre

Más información en la web del fabricante:

• https://www.asrock.com/mb/AMD/X870E%20Taichi/index.la.asp#Specification
