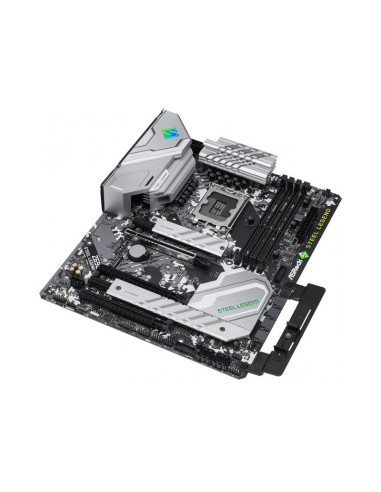

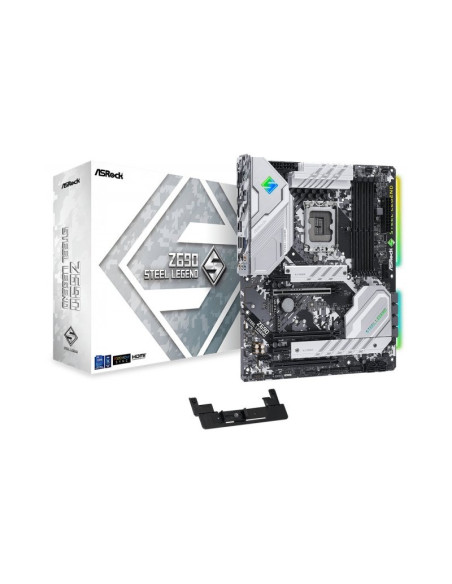

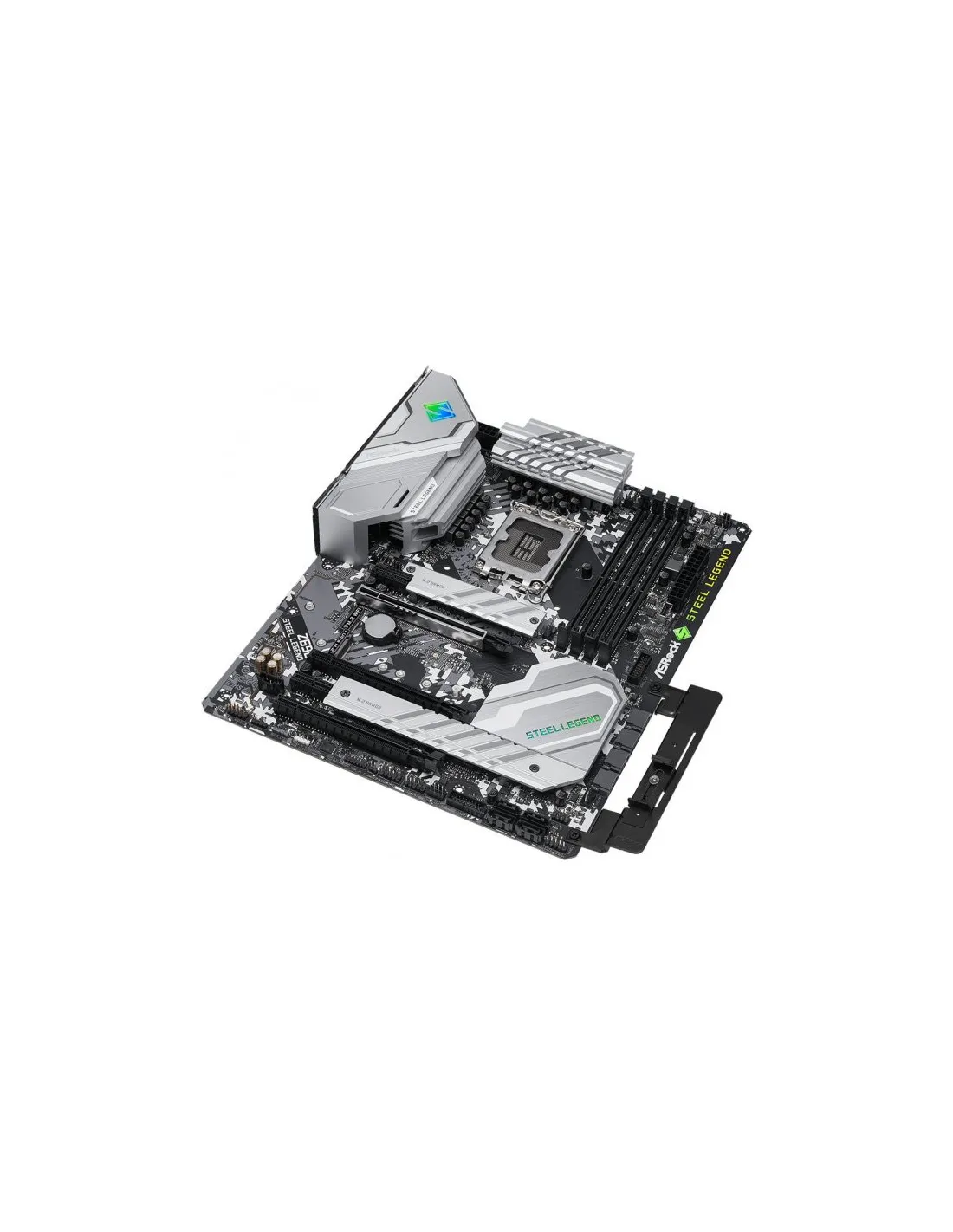

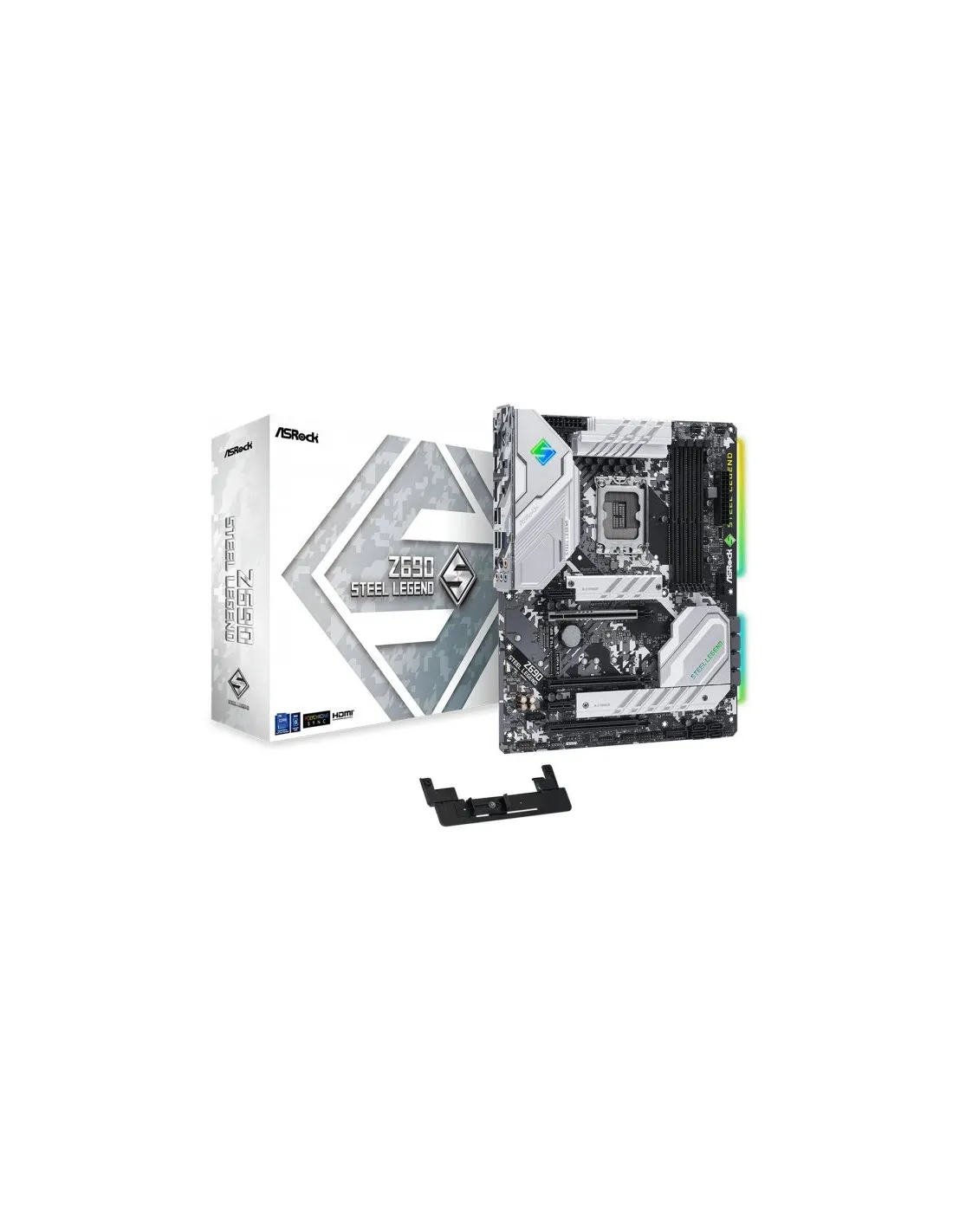

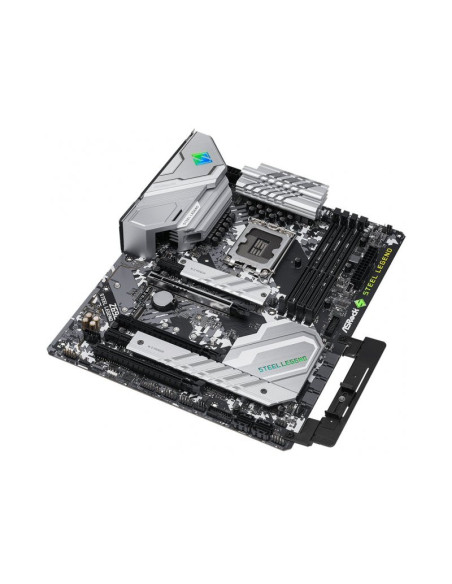

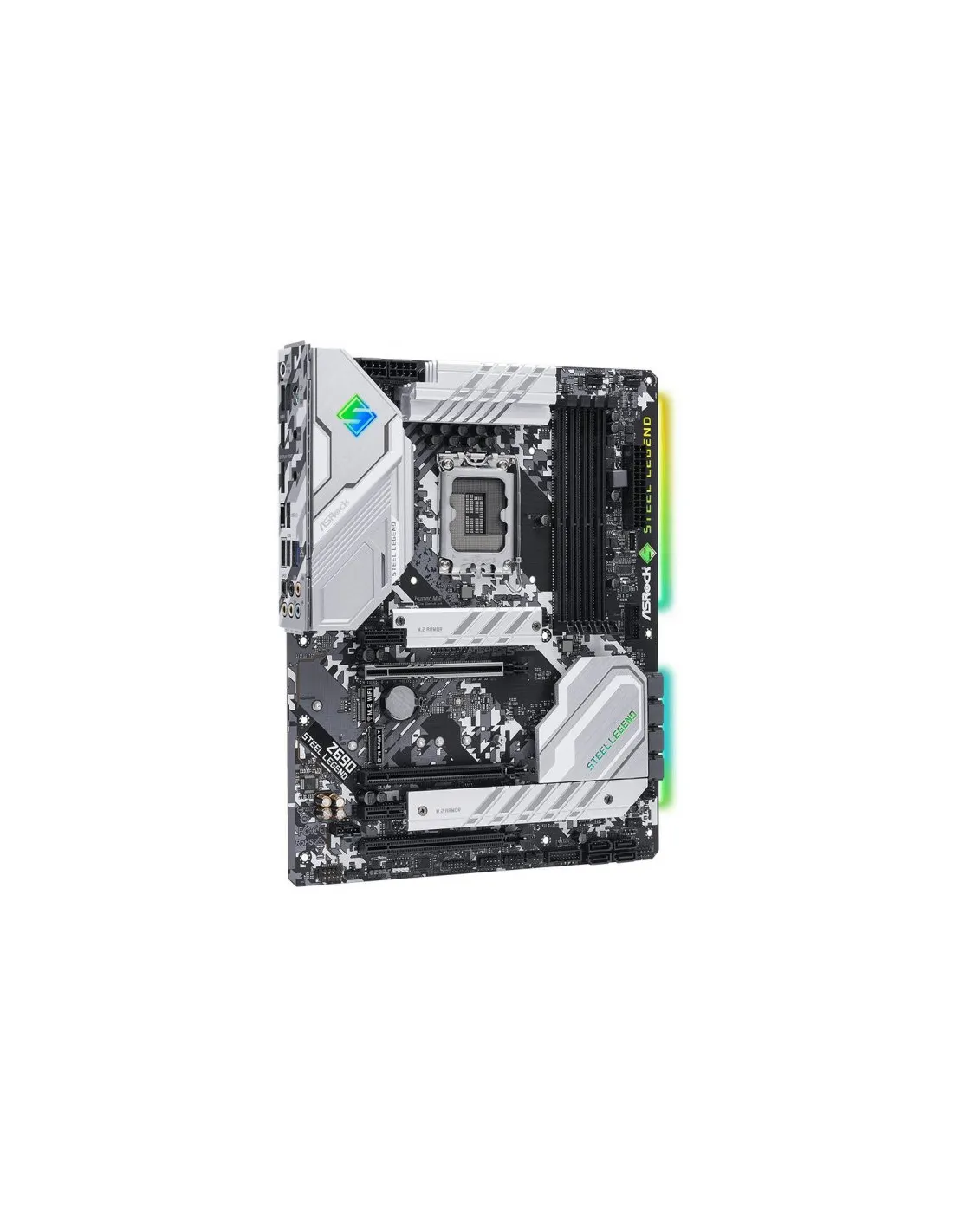

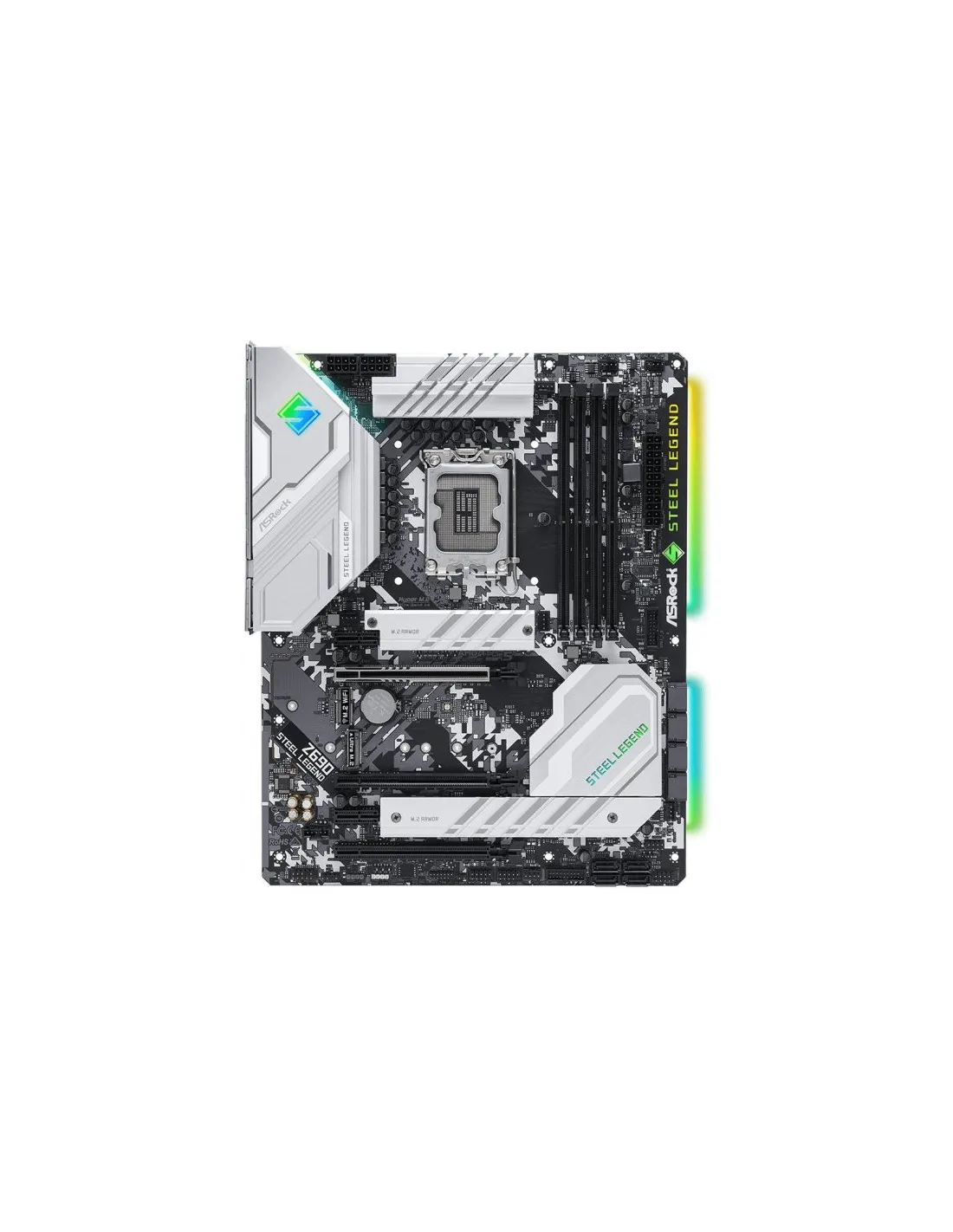

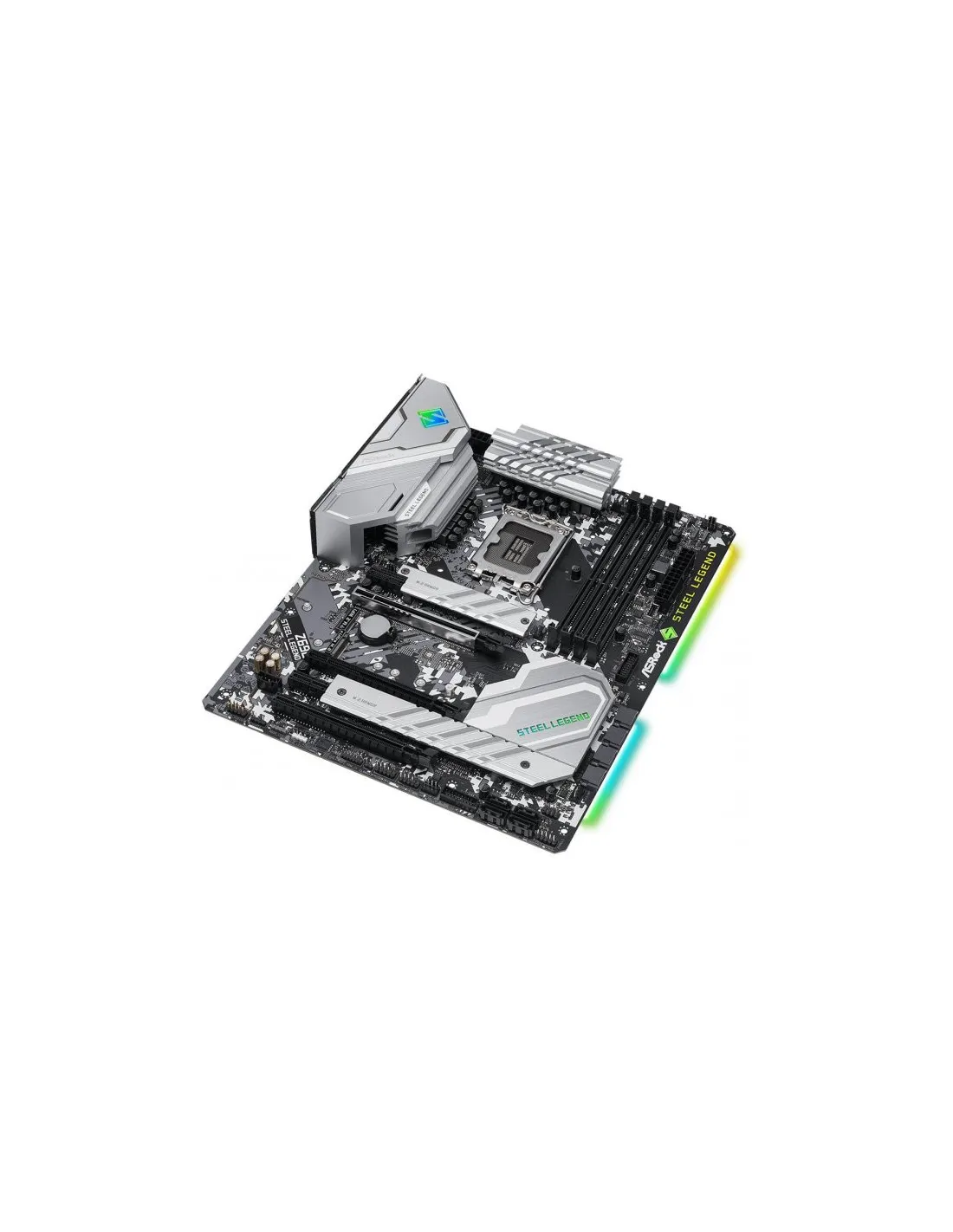

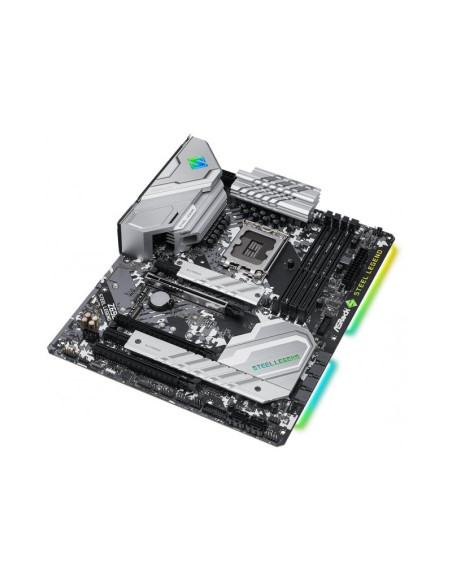

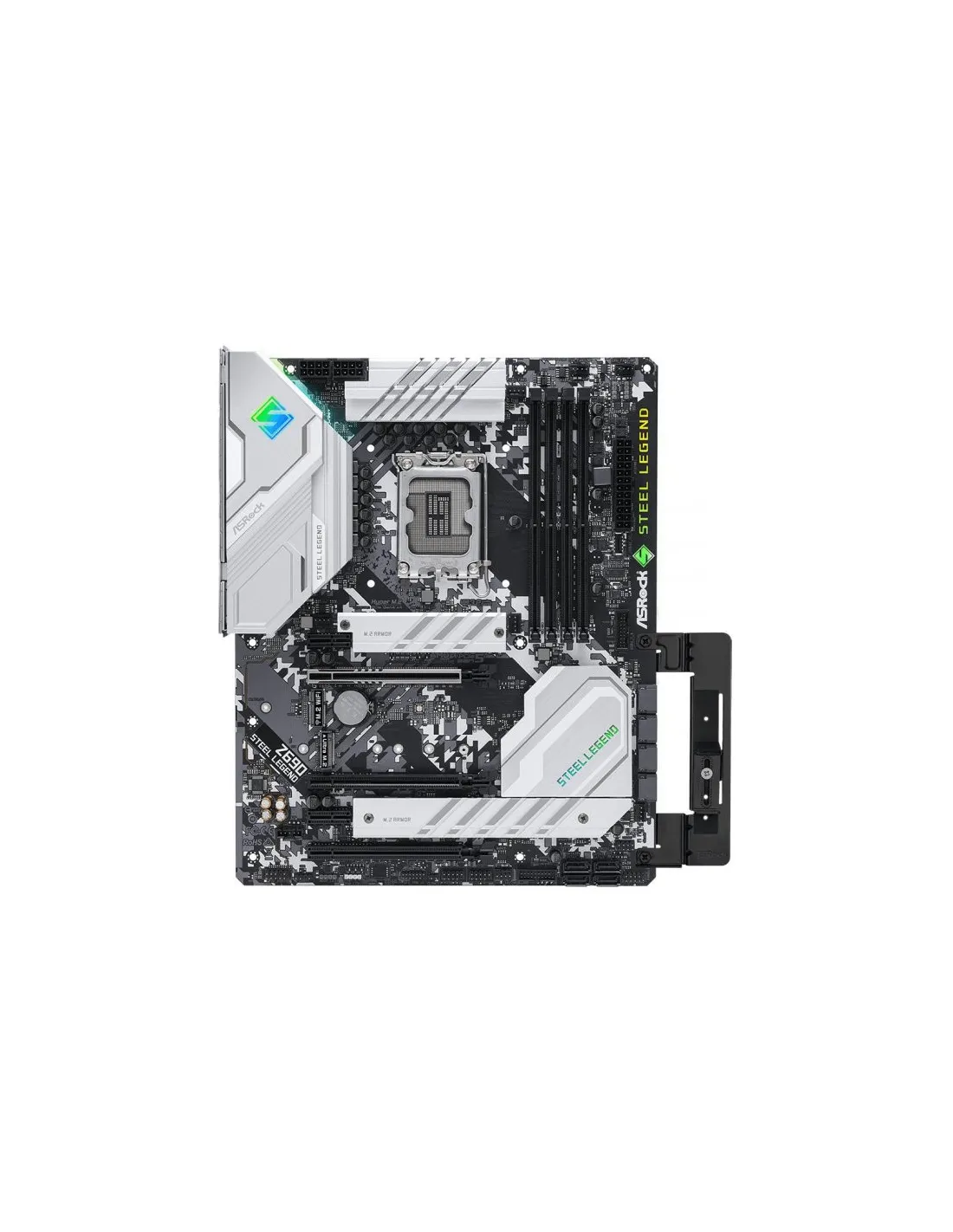

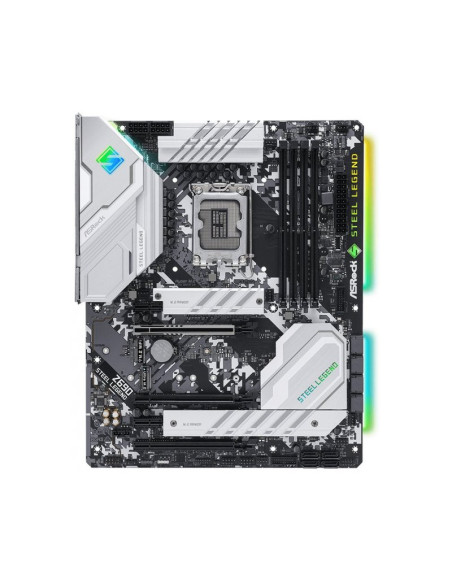

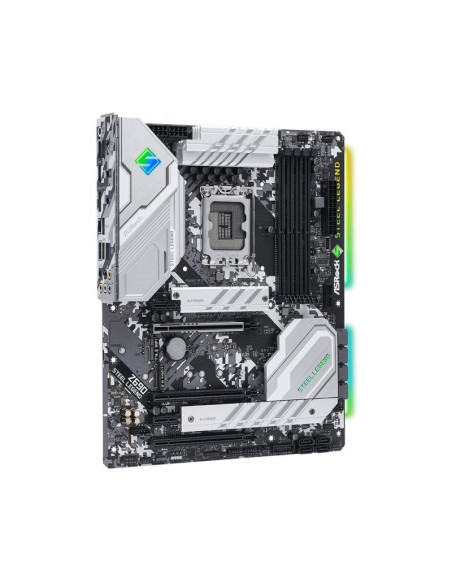

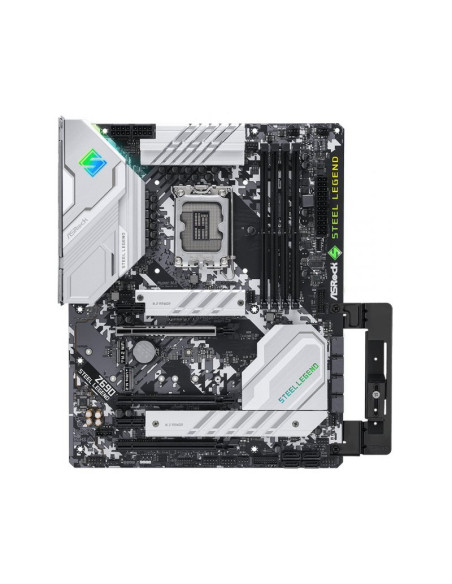

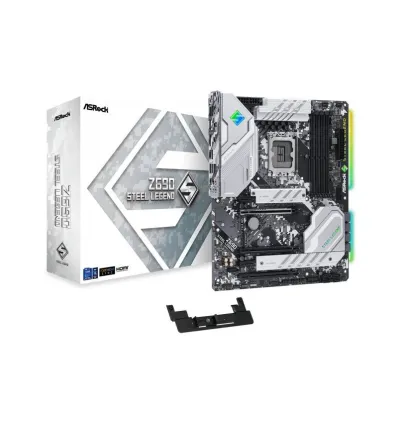

AsRock Z690 Steel Legend Intel 1700 ATX

Características de la placa base AsRock Z690 Steel Legend Intel 1700 ATX

Procesador

• Soporta 14th, 13th & 12th Gen Intel® Core™ Processors (LGA1700)
• Diseño Digi Power
• Diseño de fase de alimentación 13
• Soporta Intel® Hybrid Technology
• Soporta Intel® Turbo Boost Max 3.0 Technology

Chipset

• Intel® Z690

Memoria

• Tecnología de memoria Dual Channel DDR4
• 4 x ranuras DDR4 DIMM
• Soporta memoria DDR4 non-ECC, un-buffered up to 5333+(OC)
• Soporta módulos de memoria ECC UDIMM (operan en modo no-ECC)
• Máxima capacidad de memoria del sistema: 128GB
• Soporta Intel® Extreme Memory Profile (XMP) 2.0
• Ranuras DIMM con contactos 15μ Oro

Slots

• CPU:
• 1 x PCIe 5.0 x16 Slot (PCIE2), Soporta modo x16
• Chipset:
• 1 x PCIe 4.0 x16 Slot (PCIE3), Soporta modo x4
• 1 x ranura PCIe 3.0 x16 (PCIE5), Soporta modo x4
• 2 x PCIe 3.0 x1 Slots (PCIE1 y PCIE4)
• 1 x Socket M.2 (Key E), soporta modulo WiFi/BT PCIe WiFi tipo 2230 y Intel® CNVi (Integrada WiFi/BT)
• Soporta AMD CrossFire™
• Contactos 15μ Gold en Slot VGA PCIe (PCIE2)

Gráficos

• Intel® Xe Arquitectura gráfica (Gen 12)
• Salida Dual graphics: Soporta HDMI y DisplayPort 1.4 ports por controladores de pantalla independientes
• Soporta HDMI 2.1 TMDS Compatible con máxima resolución de hasta 4K x 2K (4096x2160) @ 60Hz
• Soporta DisplayPort 1.4 con DSC (comprimido) max. Resolución up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
• Soporta HDCP 2.3 con HDMI 2.1 Compatible con TMDS y puertos DisplayPort 1.4

Almacenamiento

• CPU:
• 1 x Hyper Socket M.2 (M2_1, Key M), Soporta type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode
• Chipset:
• 1 x Socket Ultra M.2 (M2_2, Key M), Soporta type 2230/2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes
• 1 x Hyper Socket M.2 (M2_3, Key M), Soporta type 2242/2260/2280/22110 PCIe Gen4x4 (64 Gb/s) mode
• 8 x conectores SATA3 de 6.0 Gb/s
• Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
• Soporta RAID 0, RAID 1 y RAID 5 for M.2 NVMe Dispositivos de almacenamiento

Audio

• Audio 7.1 canales HD (Realtek ALC897 Audio Codec)
• Soporta protección contra sobretensiones
• Audio Jack de Oro
• Conector de audio de 15μ Oro
• Nahimic Audio

Conectividad y redes

• 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
• Dragon RTL8125BG
• Soporta Dragon 2.5G LAN Software
• Control de ancho de banda inteligente de ajuste automatico
• UI visual amigable para el usuario
• Estadísticas de uso de la red visual
• Configuración predeterminada optimizada para modos de juego, navegador y Streaming
• Control de prioridad personalizado del usuario
• Soporta Wake-On-LAN
• Suporta Protección Lightning/ESD
• Soporta Ethernet 802.3az eficiente energéticamente
• Soporta PXE

Conectores Internos

• 1 x cabecera SPI TPM
• 1 x LED de alimentación y header de altavoz
• 1 x Encabezado RGB LED
• 3 x Encabezado LED direccionable
• 1 x conector ventilador Procesador (4-pin)
• 1 x conector del ventilador CPU / Bomba de agua (4-pin) (Control de velocidad ventilador Smart Fan)
• 5 x conectores ventilador bomba de agua Chasis (4-pin) (Control de velocidad ventilador Smart Fan)
• 1 x conector alimentación 24 pin ATX (Conector de Alimentación de Alta Densidad)
• 2 x conectores alimentación 8 pin 12V (Conector de Alimentación de Alta Densidad)
• 1 x Conector panel frontal audio (Conector de audio de 15μ Oro)
• 1 x Conector Thunderbolt™ AIC (5-pin) (Soporta ASRock Thunderbolt™ 4 AIC Card)
• 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD)
• 2 x cabezales USB 3.2 Gen1 (soporta 4 puertos USB 3.2 Gen1) (ASMedia ASM1074 cubo) (Soporta Protección ESD)
• 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Soporta Protección ESD)

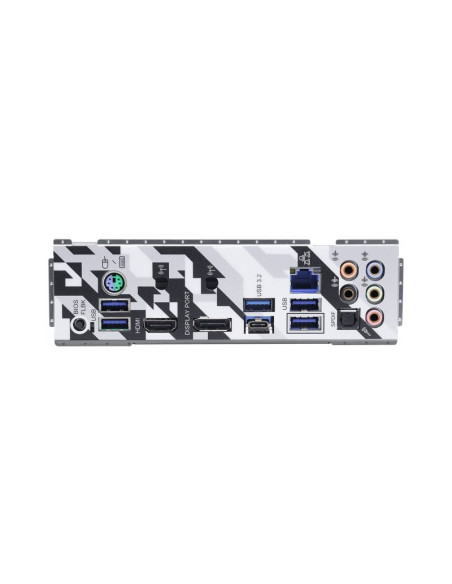

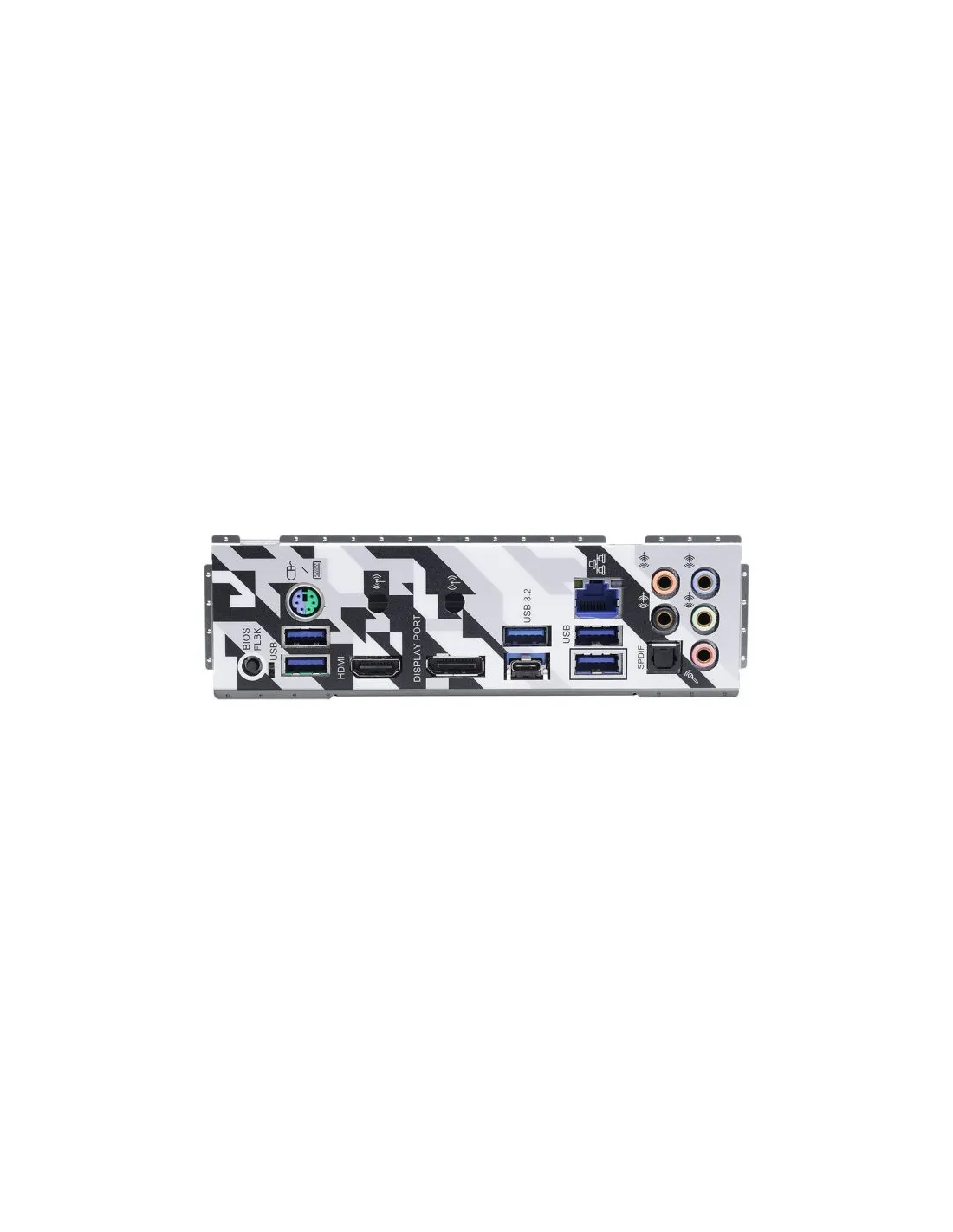

Conectores Traseros

• 2 x Puertos de antena
• 1 x Puerto PS/2 Teclado/Ratón
• 1 x puerto HDMI
• 1 x DisplayPort 1.4
• 1 x Puerto de salida Óptico SPDIF
• 1 x puerto USB 3.2 Gen2 Type-A (10 Gb/s) (ReDriver) (Soporta Protección ESD)
• 1 x puerto USB 3.2 Gen2 Type-C (10 Gb/s) (ReDriver) (Soporta Protección ESD)
• 4 x puertos USB 3.2 Gen1 (Soporta Protección ESD)
• 1 x Puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
• 1 x Interruptor Flashback del BIOS
• Conectores HD Audio: Altavoz posterior / Central / Bajo / entrada de línea / Altavoz Delantero / Micrófono (Audio Jack de Oro)

Factor de forma

• Formato ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
• PCB 2oz Cobre

Más información en la web del fabricante:

• https://www.asrock.com/MB/Intel/Z690%20Steel%20Legend/index.la.asp#Specification
